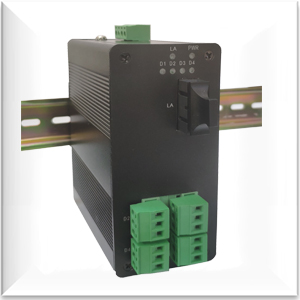

4路串口光纤MODEME

4路串口光纤MODEME

产品详情

4路串口光纤MODEM双环自愈式 多串口数据光端机,采用世界最新光纤技术,专门为电力配网自动化、工业自动化、SCADA(数据采集及监控)等工业行业数据通信而设计。

    EM3614 双环自愈式 多串口数据光端机在一根光纤上提供多条全双工信道。每个EM3614 提供1-3个RS-232/485/422端口。EM3614双环自愈式多串口数据光端机允许1-3对RS-232/422/485设备同时在不同的光环节点上进行点对点全双工通信 。在同一信道上的设备数量不受限制。

    EM3614 采用全透明的传输方式,所以它兼容任何格式的通信协议、数据格式。传输数据速率。由于采用了先进的自适应功能,EM36XX 能提供范围为DC-115.2Kbps无缝任意速率。EM3614的任一信道均可工作在RS-232/485/422总线方式。

    EM3614有两对单模或多模光收发模块,它可构成双环双纤自愈式光纤环网,尤其适合于配网自动化系统、测控系统、继电保护系统、数据采集、监控系统等场合要求高可靠的情况下使用。光纤环路采用主环和备环两种,EM3614平时只有主环在工作,备环处于备份状态;当环上某处光纤断裂或某节点发生故障时,其相邻节点的主环、备环自动环回,这时,环网仍然是一个闭环,通信链路保持畅通,同时告警灯和网管软件自动吿警。故障点链路恢复后,备环回到备份状态。这种自愈型环网极大的提高了光纤通信的可靠性。

EM3614双环自愈式多串口数据光端机组网方式多种多样,除自愈式光纤环网外,还可组成分布总线中继式光纤网,即用一对单、多模光纤作为总线,从头到尾,将不同区域范围的各节点联成一条总线。

EM3614 元器件经过严格筛选,真正做到工业级,适合于工业环境严酷的工作条件下高可靠性通信。由于采用光纤技术,所以避免了由于不同节点地电位不同引起的设备烧毁和强电磁感应、高电压引起的干扰,并可安全工作在要求防爆的环境中。EM3614已广泛应用在电力配网自动化、工业现场过程控制、数据采集及自动化、监控系统等各行各业。

EM3614 硬件、软件具有自主知识产权,可为用户特殊设计、特殊开发,也可以向用户以OEM方式供货。除EM3614 外,我们还能提供更大容量的数据光端机,具体由用户定制。

二、EM3614 主要功能:

 使用多模或单模光纤,工作距离0-110KM(根据用户要求,默认为20公里)

 支持点对点连接、点对多点连接。

 提供双环自愈备份,链路报警功能。

  1-3口RS232/485/422数据端口 。

 任一节点均可做为中心节点

 环网中任意两节点间均可通信,也可实现点对多点广播通信。

 一对光纤环网最多可实现1-3路通信链路

 19英寸机架、台式普通或壁挂外形。可根据要求定制。


三、EM3614  详细技术指标:

 3.1 RS-232 接口

   物理接口:采用工业接线端子

   电气接口:标准RS-232C 异步协议,最高速率115.2kbps ,数据位宽、校验位自适应。

 3.2 RS-485/422 接口

   物理接口:采用工业接线端子

   电气接口:标准RS-485半双工接口,自动双向切换,无须方向控制信号,最高速率1500kbps或更高(根据用户要求),可接32-128节点,通信距离1200米;透明RS-485通讯协议 ,兼容各种信号方式的上位机通讯协议。全双工支持RS- 422方式。

 3.3 光纤接口

   电气接口:光接口SC、ST、FC头可选,支持双光纤或单光纤工作方式,多模、单模可选。

             多模光接口:62.5/125um,光波长 820 nm /1310nm,距离0-4KM。

             单模光接口:9/125um,光波长 1310/1550nm,距离0-110KM。

发光功率:≥-12dBm

接收灵敏度:≤-37dBm(BER≤10-11)

3.5 其它技术参数

1、环境温度:-45C℃+85℃,湿度95%,不结露。

2、抗干扰满足IEC255-22-3严酷等级3要求

3、抗振动、冲击性能满足IEC 255-21-1严酷等级1要求

4、外形:118 X 78 X 50(mm)或模块式、用户自定义尺寸

5、电源:双路宽压输入12-30v,功耗5W

6、安装方式:导轨式或用户自定义方式

产品选型

型号说明:EM3600S1010B-D2   单模双纤、SC接口、10KM、1310nm、RS232/485接口 、DC24V供电 、导轨式安装
