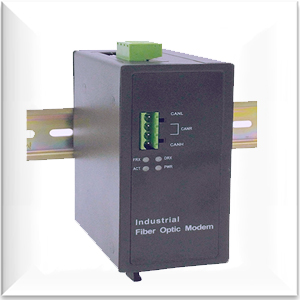

1路CAN光纤MODEM

产品详情

1路CAN光纤MODEM有1 个光纤接口,1 个电气隔离的 CAN 总线双绞线接口，能实现同速率的 2 个独立CAN网络之间的数据接收、转发；YZ1106的光纤接口,具有高隔离电压、防电磁干扰、抗雷击等优点, 使其可应用于高干扰的环境中。CAN接口支持10种标准波特率，范围从5kbps～1Mbps。 YZ1106智能 CAN 光纤协议转换器可以实现改变 CAN网络拓扑结构、延长网络通讯距离、增加节点数目等功能。

1.2产品性能

      ◆ 支持CAN2.0A 和CAN2.0B 协议，符合 ISO/DIS 11898 规范，支持标准帧和扩展模式；
      ◆ 集成 1 路CAN-bus 通讯接口波特率可设定：5k-1000kbps；
      ◆ 进口光收发模块，确保数据稳定传输。根据需要可提供20、40、60、80公里的传输距离；
      ◆ CAN 为双绞线网络通讯方式，总线上最多可接110 个节点，最长通讯距离10公里；
      ◆ 提供两种数据转换模式：透明转换、透明带ID 标识转换；
      ◆ CAN-bus 收发器1000V光电隔离保护，电源DC/DC 1000V 电气隔离；
      ◆ CAN可选安装的内置式终端电阻
      ◆ 电源及收发指示灯正确指示工作状态；
      ◆ 工业级设计，全部表面贴装工艺保证了产品的长期可靠性；
      ◆ 信号线15KV静电保护、600W/ms雷电防护；
      ◆ 全新拨码方式，便于用户配置设备；

1.3产品指标
      ◆ 工作电源DC 5V- 40V；
      ◆ CAN接口采用工业接线端子；
      ◆ CAN速率5k-1000kbps；
      ◆ 光接口SC或FC 光接口；
      ◆ 适用光纤9/125μm；
      ◆ 波长850nm、1310nm 或1550nm；
      ◆ 发射光功率≥-12dBm
      ◆ 光接收灵敏度≤-35dBm
      ◆ 传输距离≥20Km
      ◆ 误码率≤10-9
      ◆ 钢质结构金属外壳
      ◆ 外形尺寸95 mm×70 mm×29 mm
      ◆ 重量0.5Kg
      ◆ 工作温度： -40℃ ～ +85℃；
      ◆ 安装方式：可选标准DIN 导轨安装或简单固定方式；

1.4 产品应用
      ◆ 工业自动化控制系统
      ◆ 智能楼宇控制数据、广播系统
      ◆ 安防产品
      ◆ 电力、矿业通讯
      ◆ CAN 教学应用远程通讯
      ◆ 其他现场控制及通信领域
