5路RS422串口集线器

5路RS422串口集线器

产品详情

RS485至4路RS485集线器是一款专为解决复杂环境下RS-485大系统要求设计的总线分割集中器。该产品支持传输速率高达115.200bps,采用外接电源供电,内设1.500W浪涌保护,非常适合户外工程应用。RS485接口采用接线端子连接,传输距离1200米、性能稳定。广泛用于高速公路收费系统,道路监控系统及电力采集系统中,是一款性能卓越,价格优良的资料接口转换产品。

可提供星型RS485总线连接。用户可以轻易改善RS485总线结构,这一性能大大提高了现有RS485网络的可靠性,有效缩短了网络的维护时间。合理的利用本产品可以助您设计出独特的总线网络连接系统。

三、性能及特点

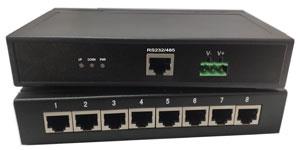

1、提供最多八个RS232(RS485/RS422可选) 下位机接口,一个RS232/485或RS232/422上位机接口

2、上位机接口与下位机接口之间提供1KV光电隔离,和电源隔离功能

3、LED接收(RD)、发送(TD)状态指示

4、端口波特率300-115.2Kbps自适应

5、RS485/422接口每个端口允许连接接32个节点

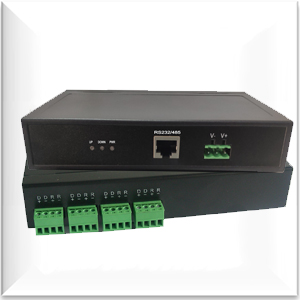

6、RS485/422接口都采用接线端子连接,上行口是RS232/485兼容,或可选RS232/422兼容模式,即插即用

7、采用宽电源模式,DC9-40V直流供电,双输入电源可直接使用端子或电源座供电。

四、指示灯说明:

状态灯 描述

UP 上位机接口数据发送指示灯

DOWN 下位机接口数据发送指示灯

PWR 设备电源指示灯
