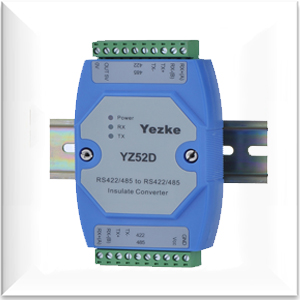

RS422至RS485隔离转换器

RS422至RS485隔离转换器

产品详情

RS422至RS485隔离中继转换器是一种增强或放大已存在的RS422/485信号,使您的RS-422/485网络在原有基础上再延伸1.2公里、增加32个连接点。它非常适用于PC机、终端设备、工业控制、数字仪表采集、多串口设备、单片机的串行接口等诸多领域。


性能指标:
      ★ RS422/485至RS422/485中继器
      ★ 转换模式: RS422/485隔离中继
      ★ 全双工、半双工通用
  ★ 工作状态: LED状态指示灯
  ★ 信号:422 TXD+/-、RXD+/-
  ★ 信号:485 RX+(A) 、RX-(B)
  ★ 传输速率: 300bps-115.2kbps
  ★ 传输距离: 1.2km
  ★ 电源要求: DC5V 500mA
  ★ 隔离电压: 持续隔离1000V
  ★ 工作温度: 0-75℃ 湿度≤90%(无冷凝)
  ★ 外形尺寸: 90mm×50mm×25mm
  ★ 连 接 头: RS422/485为插入式端子

 使用方法:
      (1) RS485隔离驱动:将上侧的开关拔在485位置上,两端的双绞线分别接在A、B的端子上。
      (2) RS422隔离驱动:将上侧的开关拔在422位置上,两端的双绞线分别交叉相接在端子上。
